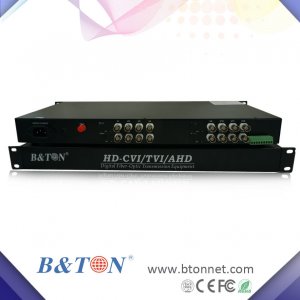

16路HD-TVI/CVI/AHD同轴高清光端机


16 路 HD-TVI/CVI/AHD 同轴高清光端机,同时兼容模拟、720P、1080P三种模式。

16  HD-TVI/CVI/AHD光端机是百通伟业专为长距离光纤传输 HD-TVI/CVI/AHD 高清复合视频而设计,采用自主研发的非压缩数字光电转换技术,使用光纤点对点传输百万像素级高清视频,实现无延时、高可靠性的视频传输。单根光纤可同时传输  HDCVI 高清复合视频+1 RS485(可选)

          HD-TVI/CVI/AHD光端机支持 1280H  1920H 两种高清视频格式,支持 1280×720  1920

×1080 两种分辨率,25305060 四种帧率,720p/25720p/30720p/50720p/601080p/25

1080p/30 高清格式

产品型号:BT-HD-TVI/CVI/AHD-1VF-T/R(720P/1080P)  1路高清同轴光端机

             BT-HD-TVI/CVI/AHD-2VF-T/R(720P/1080P)  2路高清同轴光端机

             BT-HD-TVI/CVI/AHD-4VF-T/R(720P/1080P)  4路高清同轴光端机

             BT-HD-TVI/CVI/AHD-8VF-T/R(720P/1080P)  8路高清同轴光端机

             BT-HD-TVI/CVI/AHD-16VF-T/R(720P/1080P)  16路高清同轴光端机

特点:

1.铝合金外壳壁挂式或插卡式装 4U 机箱

2.支持 720P 960P 1080P 高清视频格式

3.全部接口采用三级防静电、防雷保护

4.超宽光学动态范围与先进的自适应技术,传输距离可达 120KM

5.表面贴装器件,确保产品体积小、稳定性高、可靠性高

6.极低的电磁干扰(EMI)、射频干扰(RFI)以及共地回路干扰

7.丰富的 LED 指示灯,诊断指示

8.即插即用,支持热插拔

9.尺寸小、功耗小、抗干扰能力强、保真度高等优点

10.工业级超宽温度范围(-30+75),适应更多环境

11.支持用户定制及 OEM 方式

 光学特性:

          波长:1310/1550nm

          光功率:-3~-10dbm)

          光接收灵敏度:-25dbm)

          光接口:ST/SC/FC,常规默认FC

          传输距离:单模光纤  20公里

 视频参数:

           发送端输入电平:>500mVp-p

           接收端输出电平:1Vp-p

           输入输出阻抗:75

           视频带宽:45MHz

           接收端上升、下降时间:<0.8ns

           接收端最大抖动:<0.2 UI

           物理接口:BNC

           输入/输出接口数:1

           指示灯:光纤、电源、视频指示灯

           电源:5V  2A

           功耗:≤7W

   数据参数:

            数据格式:RS485,不支持同轴加密

            数据速率:0~200 Kbps

            误码率:< 10-9

                 信道物理接口:标准凤凰接线端子

            电源适配器 : 220V-5V

            工作温度 : -30~ +75

            存储温度 : -40~ +85

            工作湿度 : 0~95% 无冷凝

            产品尺寸:1U 19寸标准机架式

            无故障工作时间: ≥10 万小时
